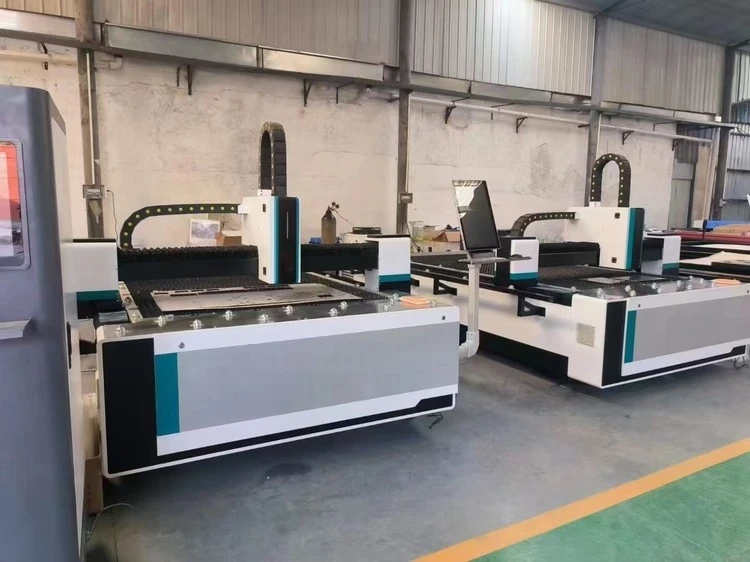

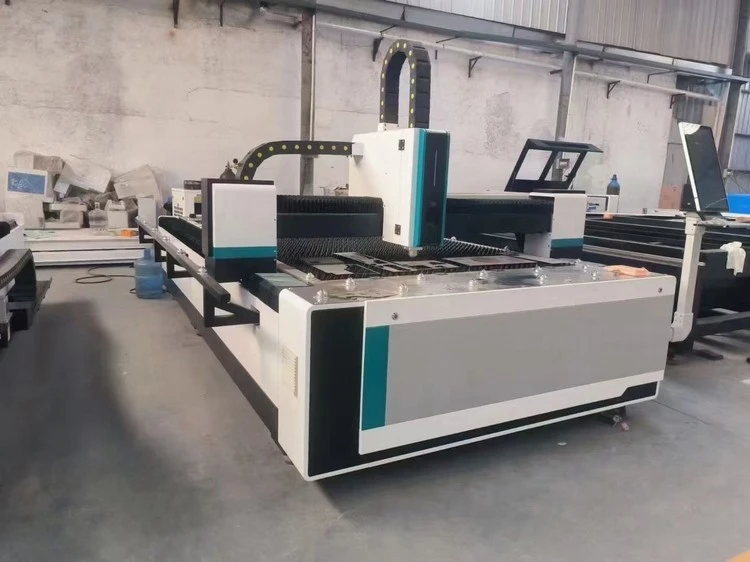

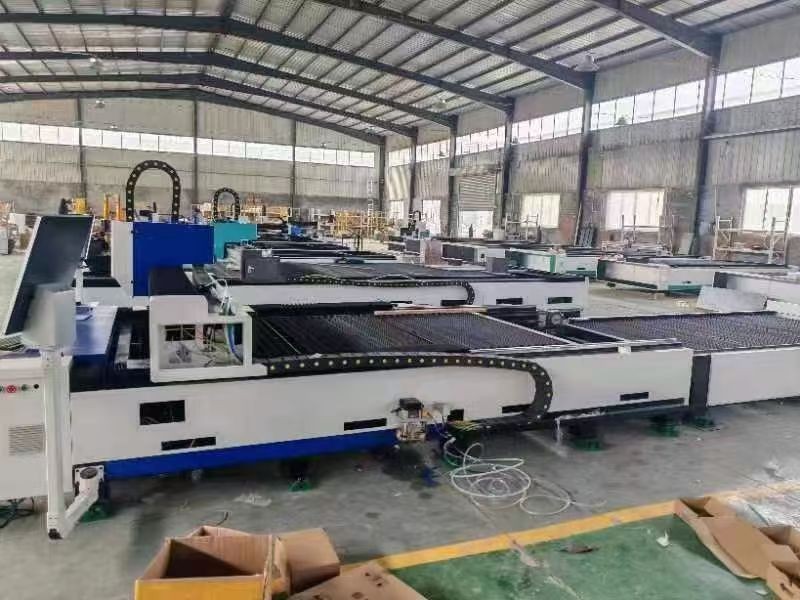

إن آلة قطع الألواح بالليزر التي تقدمها الشركة عبارة عن نظام قطع ألياف ليزر عالي الدقة -CNC، يدمج التقنيات المتقدمة في المعالجة بالليزر، والآلات الدقيقة، والتحكم الرقمي. مزودة بليزر ألياف بقدرة 3000 وات وآلية نقل عالية الدقة للرف وسكة التوجيه-، توفر هذه الماكينة دقة واستقرارًا وكفاءة استثنائية لقطع الصفائح المعدنية الصناعية.

الميزات الرئيسية

سرير قوي ومتين: سرير الآلة مصنوع من ألواح فولاذية ملحومة ويخضع للمعالجة الحرارية، مما يضمن الصلابة والدقة العالية وعمر الخدمة الطويل والهيكل المدمج والمظهر الجذاب.
جسر الرافعة -عالي القوة (Longmen): يتكون جسر الرافعة من فولاذ منغنيز عالي القوة-، ملحوم كقطعة واحدة ومتقادم لتعزيز الصلابة والقوة والاستقرار والمقاومة للزلازل.
المكونات الكهربائية المتميزة: يتم الحصول على المكونات الكهربائية الأساسية ومحركات الأقراص المؤازرة من علامات تجارية رائدة مثل Delixi وSMC، مما يضمن تشغيل الماكينة بشكل مستقر وموثوق وسريع الاستجابة.
التصميم المتكامل: يعمل الجمع بين الماكينة وخزانة التحكم على تحسين استخدام المساحة الأرضية مع الحفاظ على مساحة صغيرة.
نظام CNC متقدم: يعمل الجهاز على نظام التشغيل Windows ومجهز بنظام Jiaqiang Fiber CNC المخصص، ويوفر الجهاز واجهة قوية -سهلة الاستخدام. يمكن دمج أجهزة كمبيوتر التحكم الصناعية مع برنامج CAD/CAM، مما يؤدي إلى تبسيط الرسم والبرمجة والإنتاج مع زيادة استخدام المواد إلى الحد الأقصى.

التطبيقات:هذه الآلة مثالية للقطع الدقيق لمجموعة واسعة من المعادن، بما في ذلك الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الألومنيوم، النحاس، وأكثر من ذلك. يتم استخدامه على نطاق واسع في تصنيع الآلات والسيارات والفضاء وتصنيع المعادن والإنتاج الصناعي.

قائمة تكوين المعدات

مشروع	مواصفات العلامة التجارية	نموذج محدد
المضيف الميكانيكي وملحقاته	التخصيص المهني	3015ب-TZ
ماركة الليزر وقوته	الأعلى	3000W
رأس قطع مخصص للألياف الضوئية	رايتول	رايتول-BM110
السكك الحديدية دليل خطي الدقة	هيوين	مستوى 30H
رف التروس الدقيقة	YYC	2 وحدة
محرك سيرفو وسائق	HCFA	0.4 كيلوواط1+1.3كيلوواط2+0.85كيلوواط*1
علبة التروس الكوكبية الدقيقة	شيمبو	معدات كوكبية دقيقة
نظام التحكم	رايتول	XC3000S
وحدة تبريد الماء-	تيو
مكونات هوائية	SMC	بما في ذلك الصمام النسبي، وصمام الاتجاه الواحد-، وصمام الملف اللولبي عالي الضغط-.
المكونات الكهربائية	ديليكسي
ملحوظة: إذا قام العميل بشراء الجهاز المذكور أعلاه بنفسه، فيجب عليه شراء العلامة التجارية والطراز المعينين؛ إذا تم تغيير العلامة التجارية بشكل تعسفي، فإن التأثير على الأداء العام للآلة يقع على عاتق العميل. 2. فترة الضمان للمعدات بأكملها (باستثناء الأجزاء الضعيفة والمواد الاستهلاكية مثل الألياف والعدسات الموصلة، وكذلك الكوارث الطبيعية التي لا تتطلب استخدام القوة، والحروب، والعمليات غير القانونية، والأضرار البشرية) هي سنة واحدة.

المعلمات التقنية للمعدات

مقاييس الأداء	المعلمة
نطاق المعالجة	3000 مم × 1500 مم
السفر على المحور X-	1510 ملم
حركة المحور Y-	3050 ملم
حركة-المحور Z	100 ملم
دقة تحديد المواقع	0.05 ملم
دقة تحديد المواقع المتكررة	0.03 ملم
السرعة القصوى لتحديد المواقع	65 م/دقيقة
أقصى تسارع	1G
الوزن الإجمالي	حوالي 2.5 طن
الحمولة القصوى	800 كجم
الأبعاد الخارجية	حوالي 4.6 م × 2.3 م × 2 م
متطلبات الجهد	380 فولت/50 هرتز
استهلاك الطاقة للجهاز كله	24 كيلو فولت أمبير
إجمالي مستوى حماية الطاقة	IP54
ملحوظة: تعتمد الدقة التي يمكن الحصول عليها من قطعة العمل إلى حد ما على عوامل مثل نوع قطعة العمل وظروف المعالجة المسبقة- وحجم اللوحة وموضع اللوحة في منطقة العمل. المعلمات المذكورة أعلاه عرضة للتغيير دون إشعار، ويجب أن تخضع المعلمات الفنية النهائية لاتفاقية الطلب الفعلية.

وصف التكوين

1. هيكل السرير

يتم لحام السرير من صفائح فولاذية، وتعريضه للتليين للتخلص من الضغط الداخلي، ثم تشكيله بشكل خشن. بعد معالجة التقادم بالاهتزاز الثانوي، يتم تصنيعها بدقة، مما يحل بشكل فعال الضغط الناتج عن اللحام والمعالجة، مما يحسن بشكل كبير من استقرار أداة الآلة.

2. شعاع

يؤدي اللحام باستخدام مادة فولاذ المنغنيز-عالية الأداء إلى الحصول على خواص ميكانيكية أفضل من العوارض المتقاطعة المصنوعة من الألومنيوم. تتميز الألواح الفولاذية بقوة وصلابة أعلى. من خلال التصميم الهيكلي الذكي، تتمتع العوارض الفولاذية بقوة واستقرار ممتازين، مما يحسن صلابة العوارض أثناء التشغيل بسرعة عالية- ويضمن الاستقرار العام لآلة القطع بالليزر أثناء قطع الألواح بسرعة عالية-؛ عملية اللحام بسيطة، وبعد المعالجة الحرارية، يمكن أن تحقق صلابة وقوة قوية للغاية، مما يضمن متطلبات الدقة لتركيب سكة توجيه العارضة المتقاطعة والرف، ويضمن استقرار تشغيل وحدة الحركة.

3. ناقل الحركة
جهاز

X. تم تجهيز كلا المحورين Y وZ بمحركات مؤازرة-عالية الأداء، ومخفضات تروس كوكبية عالية الدقة، وتروس ورفوف طحن، وأدلة خطية عالية-دقيقة، ومسامير توصيل دقيقة، مما يضمن دقة النقل بشكل فعال.

أنظمة الغاز والمياه

يتكون مسار الغاز لآلة القطع بليزر الألياف من جزأين، أحدهما هو غاز القطع المقدم لرأس القطع: نظيف

الهواء المضغوط الجاف والنيتروجين والأكسجين. الجزء الآخر هو الهواء المضغوط المساعد، والذي يستخدم لتقسيم الأسطوانات وتثبيت أسطوانات مناضد العمل أثناء التهوية.

ينقسم غاز القطع إلى ثلاثة أنواع: النيتروجين، الأكسجين، والهواء، ويمكن اختيار هذه الغازات الثلاثة بحرية من خلال صمام تناسبي كهرومغناطيسي.

يشتمل النظام المائي لآلة القطع بليزر الألياف بشكل أساسي على جزأين: يخرج ماء التبريد من وحدة التبريد ويدخل الليزر في مسارين، مسار واحد يدخل رأس القطع لآلة الليزر لتبريد QBH الخاص بها؛ أدخل الجزء الداخلي من ألياف الليزر بالكامل وقم بتبريده؛ العودة إلى المبرد بعد التداول.

التكوينات المساعدة الأخرى:

تم تجهيز خزانة التحكم الكهربائية بتكييف الهواء لضمان عمل المكونات الكهربائية في بيئة جيدة وتجنب انحراف الإشارة الناتج عن المكونات الكهربائية.

مجهزة بصندوق تحكم إلكتروني محمول، فمن السهل على المشغلين التشغيل.

تم تجهيز أداة الآلة بجهاز تشحيم أوتوماتيكي، والذي يضيف بانتظام زيت تشحيم إلى العجلات والقضبان لتحسين عمر الخدمة؛ خط مستقيم

تم تجهيز سكة التوجيه والمسمار الرئيسي بتركيبات تشحيم، والتي يمكن إعادة تعبئتها يدويًا بالشحم بشكل منتظم.

نظام تشغيل ذكي

يتميز نظام التحكم الذكي RAYTOOL بوظيفة التداخل التلقائي، والأداء المستقر، والتشغيل السريع، ويدعم تنسيقات الملفات الشائعة المتعددة، DXF، PLT... نظام تشغيل بسيط وسريع، استيراد بنقرة واحدة لأنواع متعددة من رسومات القطع، وتعليمات القطع الدقيقة، مما يجعل تجربة المستخدم أكثر ممتازة.

عملية التحكم بعصا التحكم اللاسلكية أبسط وأكثر كفاءة

سهلة التشغيل، يمكن التحكم في الماكينة عن بعد للقطع، والتثقيب، والحركة، والمعايرة، والتوقف في حالات الطوارئ وغيرها من العمليات.

مولد ليزر

اعتماد-أجهزة ليزر ألياف ذات علامات تجارية محلية معروفة. تلتزم شركة Max Laser بتوفير حلول تكامل أجهزة وألياف الليزر عالية الأداء-والجودة-والفعالة من حيث التكلفة-، بالإضافة إلى خبرات الخدمة الاحترافية والشاملة في مجال الليزر العالمي. في الوقت الحاضر، تغطي شبكة مبيعات وخدمات الشركة العديد من البلدان والمناطق مثل آسيا وأوروبا وأمريكا وأوقيانوسيا. لديها ستة سلاسل منتجات وخدمات رئيسية، بما في ذلك سلسلة ليزر الألياف النبضية، وسلسلة ليزر الألياف المستمرة، وسلسلة ليزر الألياف شبه المستمرة، وسلسلة ليزر الألياف للبحث العلمي، وليزر أشباه الموصلات، وحلول الليزر، بالإضافة إلى المكونات البصرية الأساسية مثل مصادر المضخات، ومجمعات المضخات، ومجمعات الطاقة، وشبكات ألياف Bragg، ورؤوس إخراج الليزر، والعوازل، ومزيلات الوضع، والمعدلات الضوئية- الصوتية، وأجهزة مطابقة الوضع. تم استخدام المنتج على نطاق واسع في صناعات مثل الطيران والطباعة ثلاثية الأبعاد والسيارات والبترول والإلكترونيات والاتصالات والخلايا الكهروضوئية والرعاية الصحية.

رأس قطع مخصص للألياف الضوئية

تكنولوجيا مستقرة وموثوقة. الهيكل الداخلي لرأس الليزر مغلق تمامًا، مما يمنع الجزء البصري من التلوث بالغبار. يستخدم رأس الليزر نقطتي ضبط مركزية-، ويتم التركيز بواسطة محرك مستورد، مما يؤدي إلى تحسين كفاءة التثقيب بشكل ملحوظ؛ تم تركيب العدسة الواقية على شكل درج، مما يجعل من السهل استبدالها.

نظام تبريد الماء

اعتماد درجة حرارة مزدوجة خاصة ومبرد تحكم مزدوج؛ المبرد قادر على تبريد كل من الليزر ورأس الليزر في وقت واحد. إنها تعتمد درجة حرارة مزدوجة ووضع تحكم مزدوج لتوفير حل فعال للتحكم في درجة الحرارة لليزر الليفي في جميع الجوانب. وفي الوقت نفسه، يمكن للمستخدمين ضبط درجة حرارة الماء يدويًا أو التبديل إلى وضع العمل للتحكم الذكي في درجة الحرارة وفقًا لاحتياجاتهم الفعلية.

إن المبردات من سلسلة CWFL التي طورتها شركة TeYu مناسبة لتبريد ليزر الألياف مثل Raycus، IPG، Chuangxin Max، Feibo، Ennai nLIGHT، Tongkuai Trumpf، Rofin، SPI، إلخ.

الملامح الرئيسية لمبرد الليزر:

(1) المكونات الرئيسية: اعتماد ضواغط ذات علامة تجارية، آمنة وصديقة للبيئة، موفرة للطاقة -ومتينة.

(2) قطع الغيار: الغالبية العظمى منها تستخدم المنتجات الأصلية "Special Domain S&A"، مع تكوينات متنوعة للماكينة، وأداء عمل مستقر، وعمر خدمة طويل.

ميزات المعدات

يعتمد جسم السرير على هيكل ملحوم من ألواح فولاذية، مع هيكل قوي ويمكن استخدامه على المدى الطويل-بدون تشوه. يتم لحام مادة فولاذ المنغنيز عالية الأداء- بالعارضة العرضية، والتي تتمتع بخصائص ميكانيكية أفضل من العارضة العرضية المصنوعة من الألومنيوم. إنها مدفوعة على كلا الجانبين ومستقرة وثابتة. تضمن رفوف التروس وقضبان التوجيه المستوردة عدم انخفاض دقة الماكينة بأكملها. يتم استخدام محركات مؤازرة ذات علامة تجارية مشهورة للحصول على دقة عالية وسرعة عالية وأداء مستقر ودائم، مما يضمن السرعة العالية والتسارع للآلة بأكملها؛ التحكم في مدة الخدمة الطويلة-للجهاز؛ نظام CNC للقطع الذكي، تحقيق فحص الحواف التلقائي، التركيز التلقائي، القطع التلقائي، مريح وسريع، تحسين كفاءة العمل. دعم قطع الصفائح المعدنية المختلفة مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، لوحة النحاس، لوحة الألومنيوم، اللوحة المجلفنة، سبائك الصلب، إلخ.

المواد المطبقة:الصفائح المعدنية مثل الفولاذ المقاوم للصدأ، الفولاذ الكربوني، سبائك الصلب، الصفائح المجلفنة، لوحة النحاس، لوحة الألومنيوم، الخ

عرض العينة

مزايا آلة القطع بليزر الألياف، مثل دقة القطع العالية، والكفاءة العالية، وعدم وجود نتوءات، والتشكيل -لمرة واحدة، كلها أسباب تجعل آلة القطع بليزر الألياف مناسبة تمامًا لقطع الصفائح المعدنية.

الصناعات التطبيقية الرئيسية

تستخدم آلات القطع بالليزر على نطاق واسع في صناعات مثل الأجهزة، والآلات، والأجهزة الكهربائية، والتغليف، وأدوات المطبخ، والإضاءة، وخطوط اللافتات، والإعلانات، ومعدات الجسم الرئيسية، والحرف اليدوية، والنظارات، وما إلى ذلك. وعادة ما تتم معالجتها باستخدام آلات قطع ألياف الليزر ذات الطاقة المنخفضة إلى المتوسطة.
